Aimants en pot

Assemblages magnétiques

Utilisés pour le montage, la fixation et le maintien de composants sur des surfaces en acier

Aimant en pot en terres rares

Aimant en pot en céramique

Aimant en pot en alnico

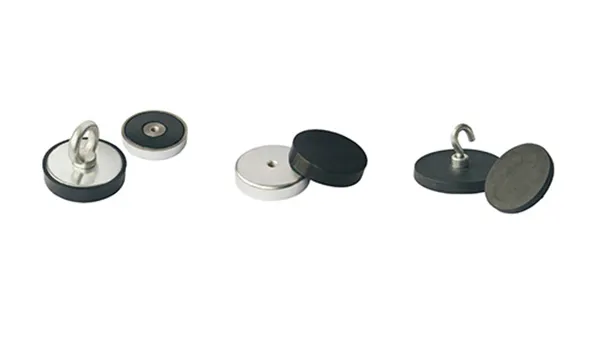

Aimant en pot avec revêtement en caoutchouc

Assemblages magnétiquess

Aimants en pot

Utilisés pour le montage, la fixation et le maintien de composants sur des surfaces en acier

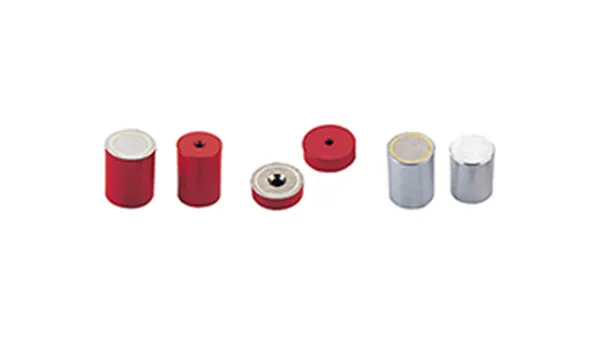

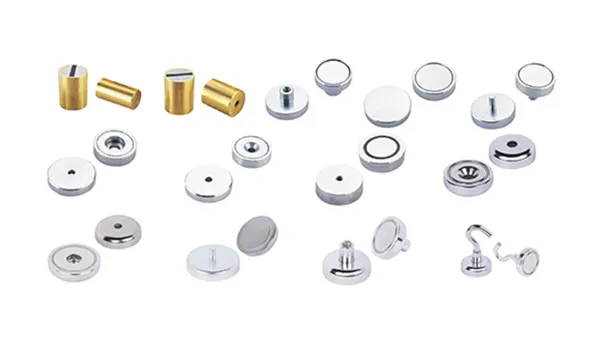

Les aimants en pot sont des composants magnétiques polyvalents utilisés pour fixer, serrer, soulever et positionner des objets ferromagnétiques. Ils trouvent de nombreuses applications dans des secteurs tels que l’ingénierie, la construction et l’automobile, ainsi que dans les bureaux, les habitations et les entrepôts, pour des solutions pratiques d’organisation et de fixation. Grâce à leur force magnétique puissante et à leur conception compacte, les aimants en pot sont parfaitement adaptés aux applications nécessitant une fixation fiable, mais facilement amovible.

Formulaire de demande

Caractéristiques des Aimants en Pot

Aimants en pot en terres rares

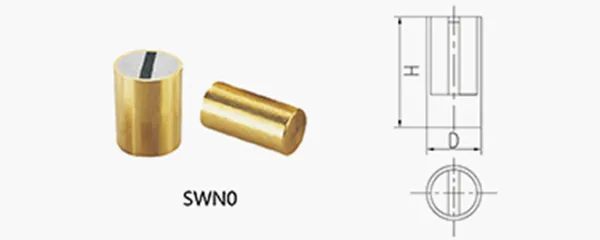

Modèle	Dimensions (mm)		Poids (g)	Force magnétique (N)
Modèle	D	H	Poids (g)	Force magnétique (N)
SWN0-6	6	20	4.5	10
SWN0-8	8	20	8	25
SWN0-10	10	20	12.5	45
SWN0-13	13	20	20	70
SWN0-16	16	20	32	150
SWN0-20	20	25	60	280
SWN0-25	25	35	135	450
SWN0-32	32	40	250	700

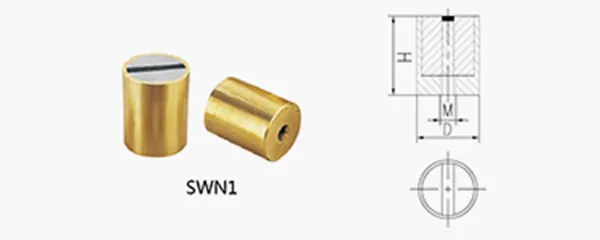

Modèle	Dimensions (mm)			Poids (g)	Force magnétique (N)
Modèle	D	H	M	Poids (g)	Force magnétique (N)
SWN1-6	6	20	3	4	10
SWN1-8	8	20	3	7	25
SWN1-10	10	20	4	12	45
SWN1-13	13	20	4	20	70
SWN1-15	15	20	4	27	140
SWN1-16	16	20	4	30	150
SWN1-20	20	25	4	60	280
SWN1-25	25	35	5	135	450
SWN1-32	32	40	6	240	700

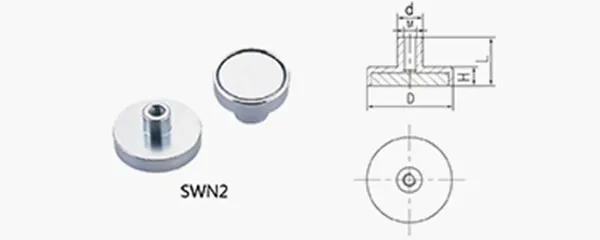

Modèle	Dimensions (mm)					Poids (g)	Force magnétique (N)
Modèle	D	H	L	d	M	Poids (g)	Force magnétique (N)
SWN2-6	6	6	11.5	6	3	2.5	5
SWN2-8	8	4.5	11.5	6	3	3	13
SWN2-10	10	4.5	11.5	6	3	4	25
SWN2-13	13	4.5	11.5	6	3	6	60
SWN2-16	15	4.5	11.5	8	4	8	95
SWN2-20	16	6	13	8	4	17	140
SWN2-25	25	7	14	8	4	28	200
SWN2-32	32	7	15.5	10	5	45	350
SWN2-40	40	8.5	15.5	10	6	100	500

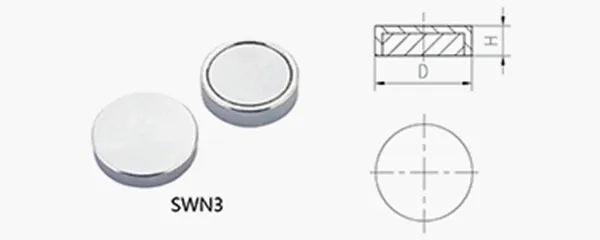

Modèle	Dimensions (mm)		Poids (g)	Force magnétique (N)
Modèle	D	H	Poids (g)	Force magnétique (N)
SWN3-6	6	4.5	1	5
SWN3-8	8	4.5	1.5	13
SWN3-10	10	4.5	2.5	25
SWN3-13	13	4.5	4.5	60
SWN3-16	16	4.5	6.5	95
SWN3-20	20	6	15	140
SWN3-25	25	7	22	200
SWN3-32	32	7	40	350
SWN3-40	40	8.5	80	500

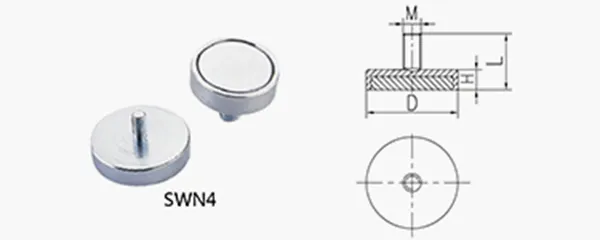

Modèle	Dimensions (mm)				Poids (g)	Force magnétique (N)
Modèle	D	H	L	M	Poids (g)	Force magnétique (N)
SWN4-10	10	4.5	12.5	4	3	25
SWN4-13	13	4.5	12.5	5	5	60
SWN4-16	16	4.5	12.5	6	7.5	95
SWN4-20	20	6	16	6	16	140
SWN4-25	25	7	17	6	25	200
SWN4-32	32	7	17	6	48	350
SWN4-40	40	8.8	20	6	82	500

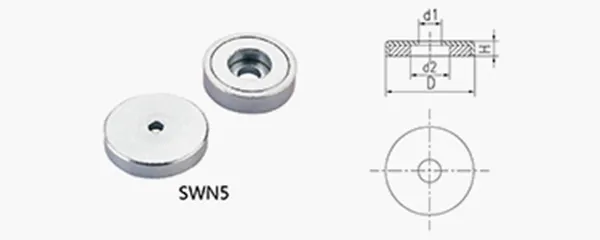

Modèle	Dimensions (mm)				Poids (g)	Force magnétique (N)
Modèle	D	d1	d2	H	Poids (g)	Force magnétique (N)
SWN5-16	16	3.1	6.6	4.5	5	50
SWN5-20	20	3.1	6.6	4.5	10	80
SWN5-25	25	6	11.5	7	20	100
SWN5-32	32	6	11.5	8	35	200
SWN5-36	36	5	10.5	7.1	60	250

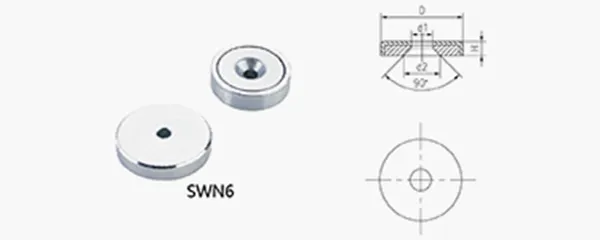

Modèle	Dimensions (mm)				Poids (g)	Force magnétique (N)
Modèle	D	H	d1	d2	Poids (g)	Force magnétique (N)
SWN6-16	16	4.5	3.5	6.6	5.7	75
SWN6-20	20	6	4.5	9	12.5	105
SWN6-25	25	7	4.5	9	25	160
SWN6-32	32	7	5.5	11	38.5	310

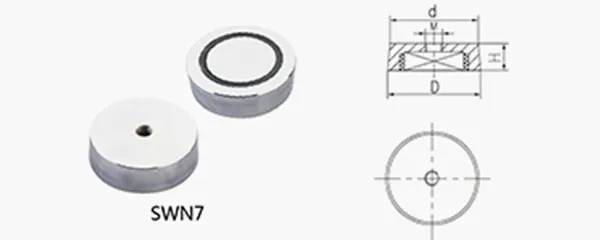

Modèle	Dimensions (mm)				Poids (g)	Force magnétique (N)
Modèle	D	d	H	M	Poids (g)	Force magnétique (N)
SWN7-48	48	46	14	8	170	560
SWN7-50	50	47.5	14.5	8	195	560

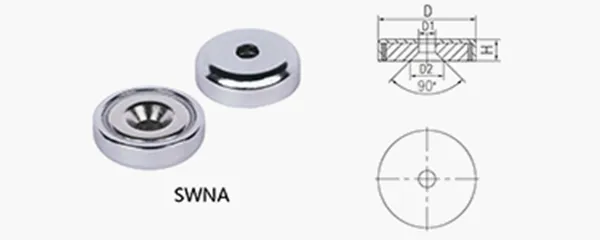

Modèle	Dimensions (mm)				Poids (g)	Force magnétique (N)
Modèle	D	D1	D2	H	Poids (g)	Force magnétique (N)
SWN-A16	16	3.5	6.5	5.2	7	49
SWN-A20	20	4.5	8.6	7.2	15	58
SWN-A25	25	5.5	10.4	7.7	24	137
SWN-A32	32	5.5	10.4	7.8	39	245
SWN-A36	36	6.5	12	7.6	50	284
SWN-A42	42	6.5	12	8.8	77	362
SWN-A48	48	8.5	16	10.8	120	666
SWN-A60	60	8.5	16	15	243	1097
SWN-A75	75	10.5	19	17.8	480	1587

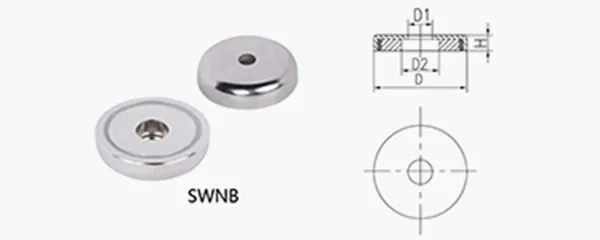

Modèle	Dimensions (mm)				Poids (g)	Force magnétique (N)
Modèle	D	D1	D2	H	Poids (g)	Force magnétique (N)
SWN-B16	16	3.5	6.5	5.2	6.5	39
SWN-B20	20	4.5	8	7.2	13	58
SWN-B25	25	5.5	9	7.7	22	137
SWN-B32	32	5.5	9	7.8	38	225
SWN-B36	36	6.5	11	7.6	48	284
SWN-B42	42	6.5	11	8.8	75	313
SWN-B48	48	8.5	15	10.8	114	617
SWN-B60	60	8.5	15	15	235	931
SWN-B75	75	10.5	18	17.8	460	1519

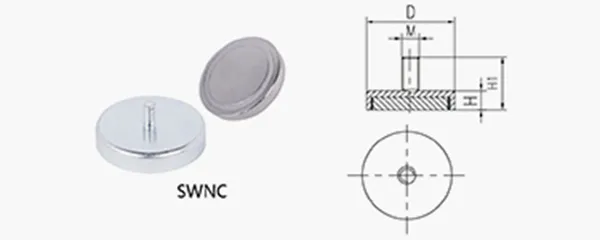

Modèle	Dimensions (mm)				Poids (g)	Force magnétique (N)
Modèle	D	M	H1	H	Poids (g)	Force magnétique (N)
SWN-C10	10	3	12	5	3.5	21
SWN-C12	12	3	12	5	5	31
SWN-C16	16	4	14	5.2	9	53
SWN-C20	20	4	16	7.2	16	88
SWN-C25	25	5	17	7.7	26	215
SWN-C32	32	6	18	7.8	43	333
SWN-C36	36	6	17.6	7.6	54	401
SWN-C42	42	6	18.7	8.8	83	666
SWN-C48	48	8	24	10.8	130	793
SWN-C60	60	8	31.5	15	256	1107
SWN-C75	75	10	35	178	510	1607

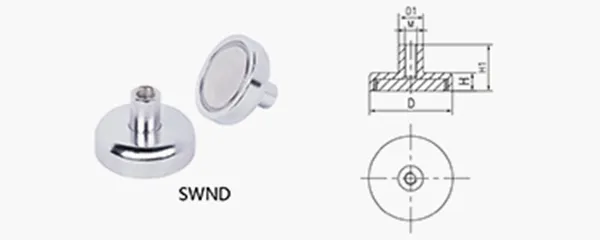

Modèle	Dimensions (mm)					Poids (g)	Force magnétique (N)
Modèle	D	D1	M	H1	H	Poids (g)	Force magnétique (N)
SWN-D10	10	6	3	12	5	4	21
SWN-D12	12	6	3	12	5	6	31
SWN-D16	16	6.5	4	13.5	5.2	9	53
SWN-D20	20	6.5	4	15	7.2	17	88
SWN-D25	25	7.5	5	17	7.7	28	215
SWN-D32	32	10	6	18	7.8	45	333
SWN-D36	36	10	6	18.5	7.6	55	401
SWN-D42	42	10	6	18.8	8.8	84	666
SWN-D48	48	12	8	24	10.8	130	793
SWN-D60	60	12	8	28	15	263	1107
SWN-D75	75	17	10	35	17.8	515	1607

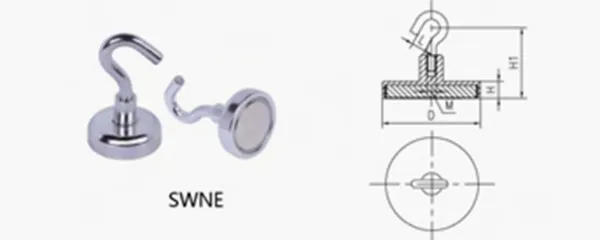

Modèle	Dimensions (mm)					Poids (g)	Force magnétique (N)
Modèle	D	M	H1	H	L	Poids (g)	Force magnétique (N)
SWN-E12	10	3	27	5	6	6	21
SWN-E14	12	3	27	5	6	8	31
SWN-E16	16	4	30	5.2	7.5	12	53
SWN-E20	20	4	32	7.2	7.5	21	88
SWN-E25	25	5	32	7.7	8.5	33	215
SWN-E32	32	6	36	7.8	10	54	333
SWN-E36	36	6	36	7.6	10	64	401
SWN-E42	42	6	37	8.8	10	93	666
SWN-E48	48	8	45	10.8	11	150	793
SWN-E60	60	8	50	15	11	283	1107
SWN-E75	75	10	62	17.8	16	555	1607

Aimant en pot en céramique

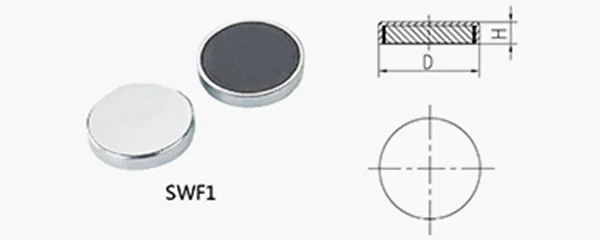

Modèle	Dimensions (mm)		Poids (g)	Force magnétique (N)
Modèle	D	H	Poids (g)	Force magnétique (N)
SWF1-10	10	4.5	2	4
SWF1-13	13	4.5	3	10
SWF1-16	16	4.5	4.5	18
SWF1-20	20	6	10	30
SWF1-25	25	7	19	40
SWF1-32	32	7	30	80
SWF1-36	36	8	42	100
SWF1-40	40	8	55	125
SWF1-47	47	9	80	180
SWF1-50	50	10	100	220
SWF1-57	57	10.5	140	280
SWF1-63	63	14	230	350
SWF1-80	80	18	485	600
SWF1-100	100	22	900	900

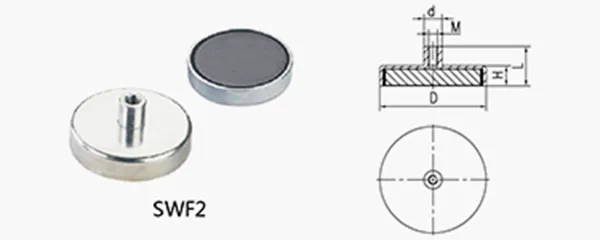

Modèle	Dimensions (mm)					Poids (g)	Force magnétique (N)
Modèle	D	H	d	L	M	Poids (g)	Force magnétique (N)
SWF2-10	10	4.5	6	11.5	3	3	4
SWF2-13	13	4.5	6	11.5	3	5	10
SWF2-16	16	4.5	6	11.5	3	6	18
SWF2-20	20	6	6	13	3	11	30
SWF2-25	25	7	8	15	4	22	40
SWF2-32	32	7	8	15	4	32	80
SWF2-36	36	7.7	8	16	4	45	100
SWF2-40	40	8	8	16.5	4	60	125
SWF2-47	47	9	8	17	4	90	180
SWF2-50	50	10	8	18.5	4	110	220
SWF2-57	57	10.5	8	18.5	4	145	280
SWF2-63	63	14	15	30	8	240	350
SWF2-80	80	18	20	34	10	520	600
SWF2-100	100	22	22	43	12	940	900
SWF2-125	125	26	25	50	14	1720	1300

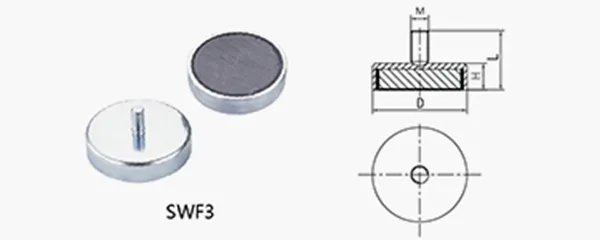

Modèle	Dimensions (mm)				Poids (g)	Magnet Force (N)
Modèle	D	H	M	L	Poids (g)	Magnet Force (N)
SWF3-10	10	4.5	3	11.5	3	4
SWF3-13	13	4.5	3	11.5	5	10
SWF3-16	16	4.5	3	11.5	5	18
SWF3-20	20	6	3	13	11	30
SWF3-25	25	7	4	15	22	40
SWF3-32	32	7	4	15	32	80
SWF3-36	36	7.7	4	16	42	100
SWF3-40	40	8	5	16	57	125
SWF3-47	47	9	6	17	85	180
SWF3-50	50	10	6	18.5	105	220
SWF3-57	57	10.5	6	18.5	142	280
SWF3-63	63	14	8	29	219	350

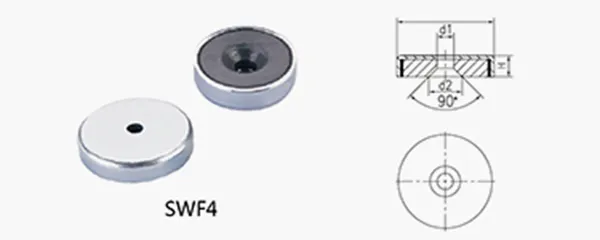

Modèle	Dimensions (mm)				Poids (g)	Force magnétique (N)
Modèle	D	H	d1	d2	Poids (g)	Force magnétique (N)
SWF4-16	16	4.5	3.5	6.5	4	14
SWF4-20	20	6	4.2	8.6	9	27
SWF4-25	25	7	5.5	10.4	16	36
SWF4-32	32	7	5.5	10.4	27	72
SWF4-40	40	8	5.5	10.4	53	90

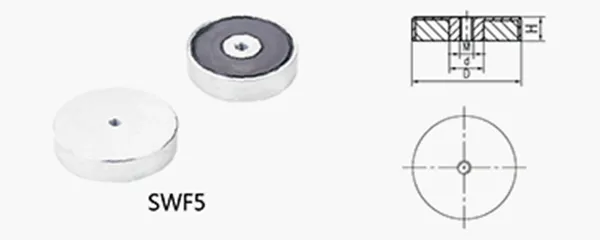

Modèle	Dimensions (mm)				Poids (g)	Force magnétique (N)
Modèle	D	H	d1	d2	Poids (g)	Force magnétique (N)
SWF5-50	50	10	6	18	105	170
SWF5-63	63	14	8	20	235	250
SWF5-80	80	18	10	28	490	400
SWF5-90	90	18	10	30	620	620
SWF5-100	100	22	10	30	935	800

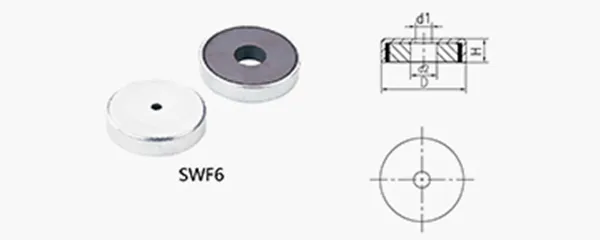

Modèle	Dimensions (mm)				Poids (g)	Force magnétique (N)
Modèle	D	H	d1	d2	Poids (g)	Force magnétique (N)
SWF6-13	13	4.5	3.3	5	3	6
SWF6-16	16	4.5	3.3	5	4	14
SWF6-20	20	6	3.3	5	8	26
SWF6-25	25	7	4	10	15	32
SWF6-32	32	7	4	10	25	65
SWF6-36	36	7.7	4	10	40	80
SWF6-40	40	8	5.5	12	50	90
SWF6-47	47	9	5.5	10	80	140
SWF6-50	50	10	5.5	18	95	180
SWF6-57	57	10.5	6.5	20	125	240
SWF6-63	63	14	6.5	20	200	300
SWF6-80	80	18	10.5	32	450	510
SWF6-100	100	22	10.5	32	800	800

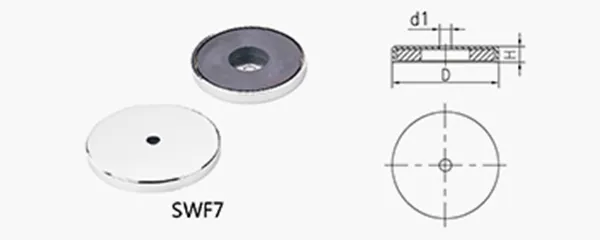

Modèle	Dimensions (mm)			Poids (g)	Force magnétique (N)
Modèle	D	H	d1	Poids (g)	Force magnétique (N)
SWF7-20	30.73	4.83	3.3	18	13
SWF7-40	36.32	6.86	4.83	35	53
SWF7-50	51.82	7.62	4.83	68	110
SWF7-60	60.71	8.89	6.86	110	180
SWF7-70	68.07	9.65	7.11	159	290
SWF7-75	71.37	9.4	6.86	175	300
SWF7-80	81.28	10.67	7.11	237	425
SWF7-85	98.39	12.95	9.65	404	490
SWF7-90	123.95	12.45	12.7	557	800

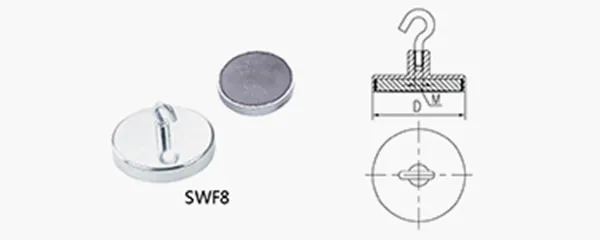

Modèle	Dimensions (mm)		Poids (g)	Force magnétique (N)
Modèle	D	H	Poids (g)	Force magnétique (N)
SWF8-10	10	3	4	4
SWF8-13	13	3	6	10
SWF8-16	16	3	8	18
SWF8-20	20	3	12	30
SWF8-25	25	4	22	40
SWF8-32	32	4	34	80
SWF8-36	36	4	46	100
SWF8-40	40	4	60	125
SWF8-47	47	4	90	180
SWF8-50	50	4	110	220
SWF8-57	57	4	145	280
SWF8-63	63	4	220	350
SWF8-80	80	6	530	600

Modèle	Dimensions (mm)			Poids (g)	Force magnétique (N)
Modèle	L	W	H	Poids (g)	Force magnétique (N)
SWF9-3	76.2	38.1	11.68	150	30
SWF9-6	152.4	38.1	11.68	320	30
SWF9-8	203.2	38.1	11.68	445	30
SWF9-12	304.8	38.1	11.68	660	30

Aimant en pot en AlNiCo

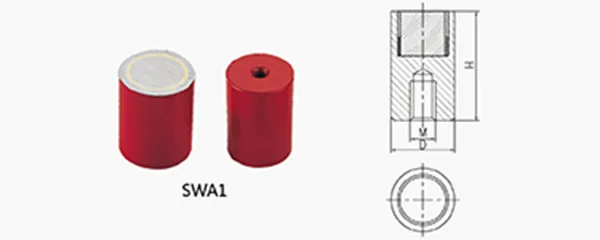

Modèle	Dimensions (mm)			Poids (g)	Force magnétique (N)
Modèle	D	H	M	Poids (g)	Force magnétique (N)
SWA1-6	6	20	3×7	4	1.7
SWA1-8	8	20	3×7	7	4
SWA1-10	10	20	4×9	12	8
SWA1-13	13	20	4×7.5	20	12
SWA1-16	16	20	4×6	30	19
SWA1-20	20	25	6×9	60	49
SWA1-25	25	35	6×10	128	112
SWA1-27	27	25	6×5	107	184
SWA1-32	32	40	8×10.5	240	196
SWA1-35	35	30	6×7.5	215	142

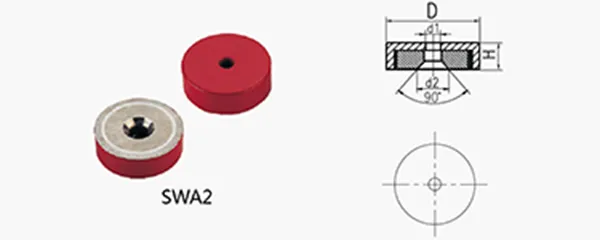

Modèle	Dimensions (mm)				Poids (g)	Force magnétique (N)
Modèle	D	H	D1	D2	Poids (g)	Force magnétique (N)
SWA2-16	16	6	3.5	6.5	9	15
SWA2-19	19	8	4.2	8	18	30
SWA2-25	25	8	4.2	8	30	40
SWA2-29	29	8.5	4.8	9.7	43	49
SWA2-38	38	11.1	4.8	9.7	98	110

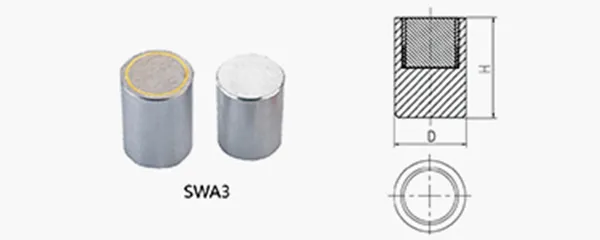

Modèle	Dimensions (mm)		Poids (g)	Force magnétique (N)
Modèle	D	H	Poids (g)	Force magnétique (N)
SWA3-6	6	10	2	2
SWA3-8	8	12	4	3
SWA3-10	10	16	9	5
SWA3-13	13	18	17	10
SWA3-16	16	20	29	15
SWA3-20	20	25	57	35
SWA3-25	25	30	110	80
SWA3-32	32	40	243	150
SWA3-40	40	45	420	200
SWA3-50	50	50	720	350
SWA3-63	63	60	1340	550

Caractéristiques

La conception des aimants en pot permet de maximiser la force de maintien, offrant une adhérence puissante tout en optimisant l'utilisation des matériaux.
Disponibles en plusieurs matériaux magnétiques, tels que le néodyme (NdFeB), le samarium-cobalt (SmCo), l’alnico, la ferrite et des versions revêtues de caoutchouc, selon l’application et l’environnement.
Plusieurs finitions de surface sont proposées : zingage, nickelage, chromage, peinture ou revêtement en caoutchouc, assurant une meilleure résistance à la corrosion et une durabilité accrue.
Des options personnalisées sont disponibles : types de fixation, niveaux de puissance magnétique, dimensions spécifiques — afin de s’adapter à une large gamme d’applications.
